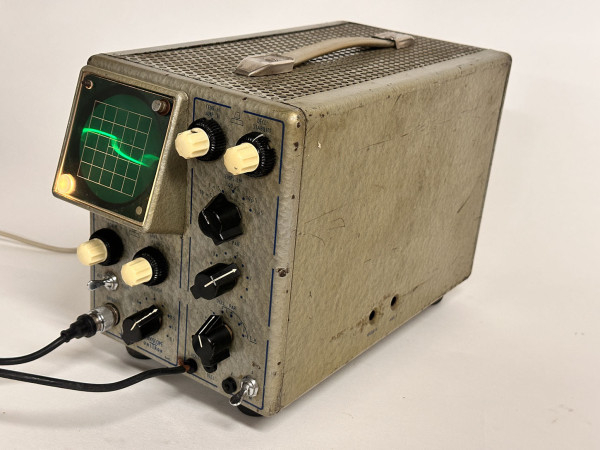

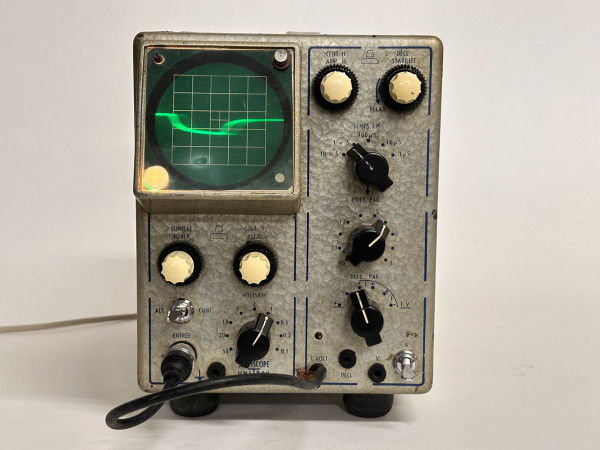

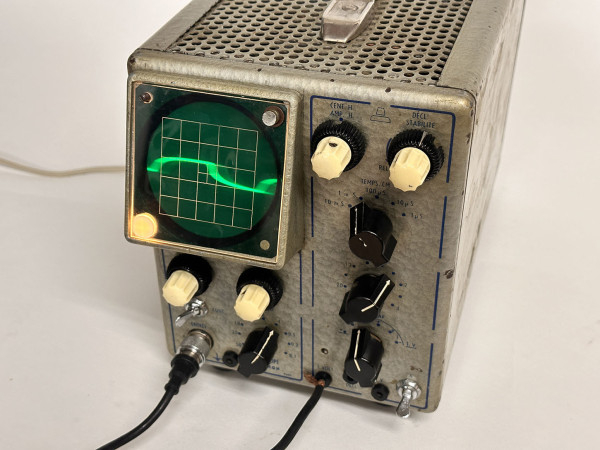

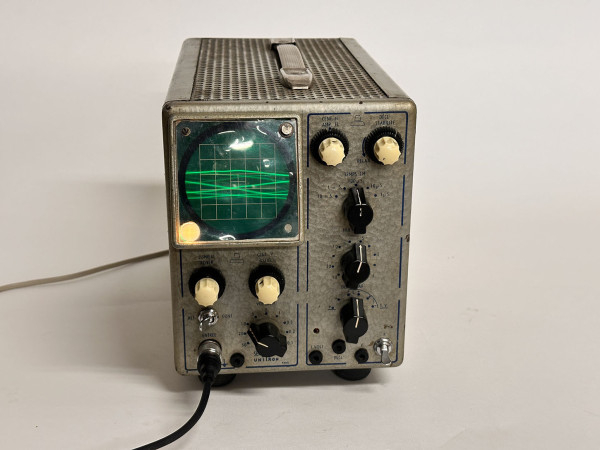

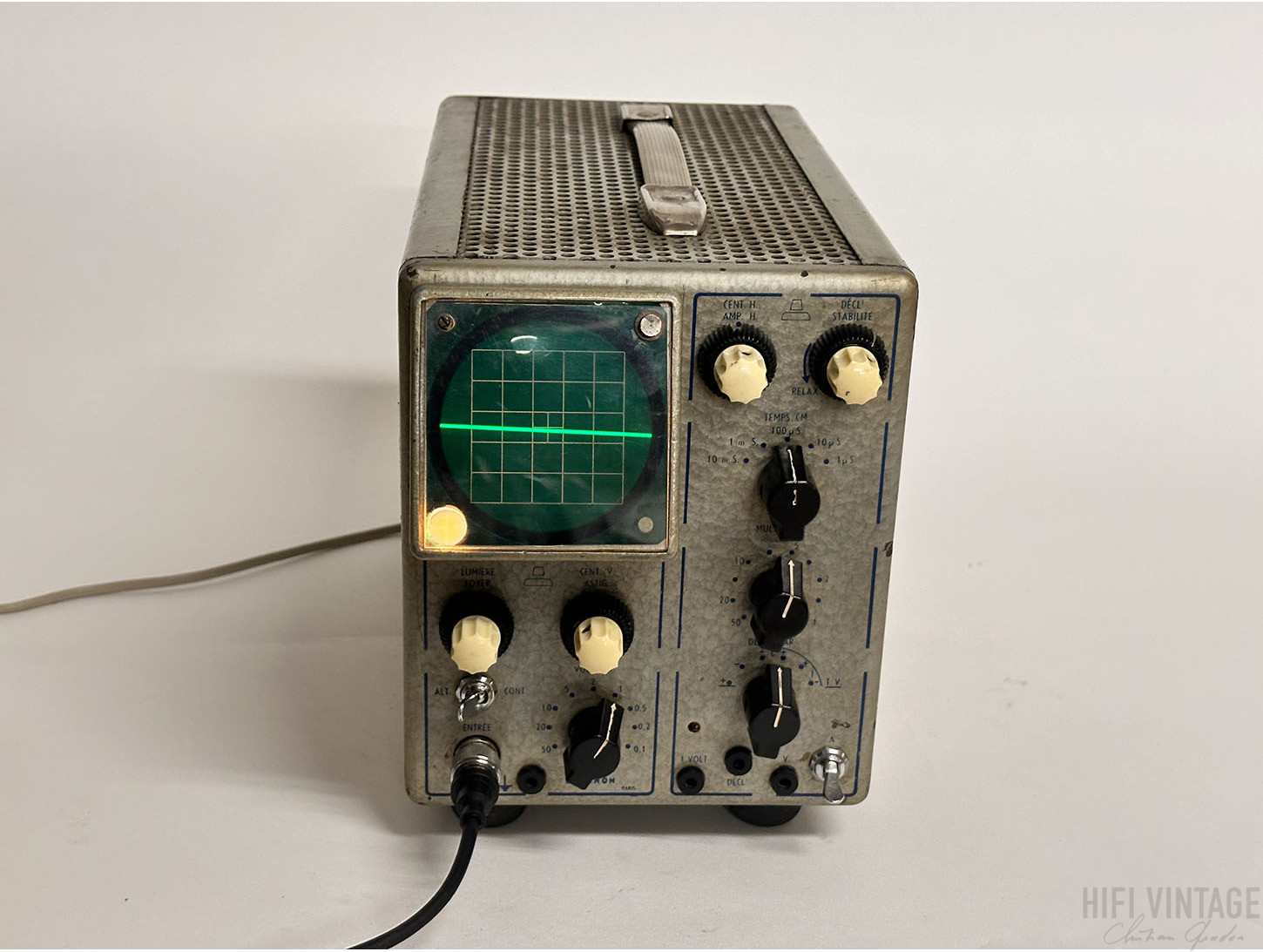

UNITRON Oscilloscope

Matière Boitier métallique
Forme Boatanchor
Dimensions (LHP) 10,4 x 16,5 x 20,75 pouces / 264 x 419 x 527 mm
Remarques

Wobbulateur pour r.f. alignement des téléviseurs VHF. Comprend un générateur de signal à modulation de fréquence lente, à condensateur variable motorisé, et un oscilloscope.

Bandes d'ondes: 1. 40-50 MHz, 2. 45-55 MHz, 3. 50-60 MHz, 4. 55-65 MHz, 5. 57-73 MHz, 6. 31-40 MHz.

Sur le devant: commandes de brillance, de mise au point et d'astig. des 6 pouces, 150mm, c.r.t. Décalage X, décalage Y, gain Y, son, gain d'étalonnage, balayage, interrupteur principal, interrupteur principal, interrupteur du moteur, interrupteur Y-clamp, interrupteur Y des entrées son 1 ou 10, et + ou -. Commutateur rotatif pour balayage: arrêt, 5 MHz, 1 MHz, 500 kHz, BREMA. Régler la commande de porteuse, avec le niveau de porteuse indiqué sur un compteur à bobine mobile Sifam 100uA 100mV. Atténuateur: variable 0-10, commuté: x1, x10, x100uV, x1, x10mV, plein r.f. Douilles pour vision Y-input, r.f. sortie.

Sur le côté droit: prises pour l'adaptateur de bande III, commandes pour f-zéro, décalage x et balayage.

Sur le côté gauche: commutateur de bande d'onde.

Au dos: prise secteur.

Moteur: à induction synchrone Klaxon de type EM5YB1, 1/200 hp, 230v, 1500 tr / min, 50Hz.
Poids net 23 kg
