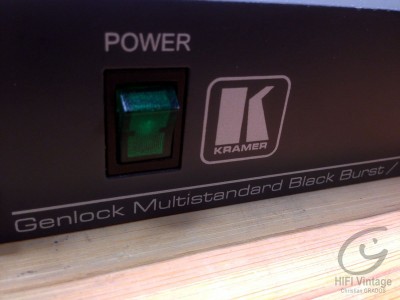

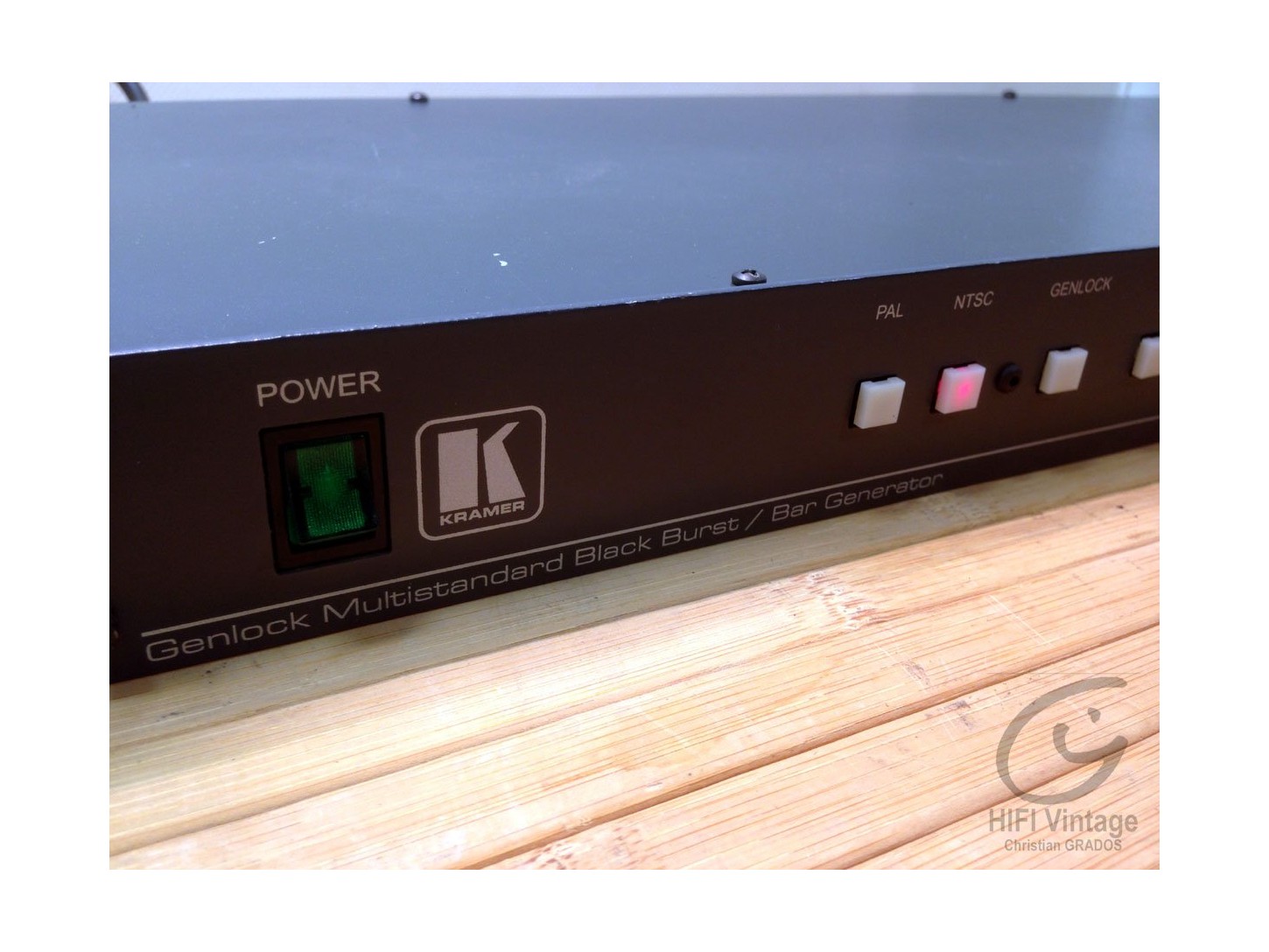

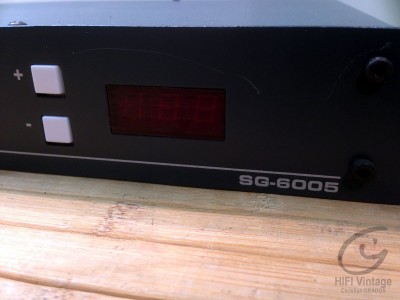

KRAMER SG-6005 standard black burst / bar generator

Name: KRAMER SG-6005 standard black burst / bar generator
Brand: HifiVintage
SKU: Kramer SG-6005

Référence: Kramer SG-6005

Générateur de black burst, mire de barre couleur, sync,

et de fréquence audio pour des applications vidéo ou audio symétrique ou asymétrique.

Annéé :1992

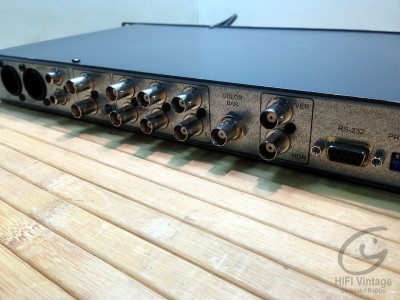

Il possède 6 sorties black burst identiques, une mire de barre video composite, des

synchros H et V et des sorties audio stéréo asymétrique sur connecteurs

RCA et symétrique sur connecteur XLR. Le SG-6005

peut être gen-locké sur une référence extérieure

Modele : SG-6500

Année : 1992

Entrées: 1 genlock vidéo, looping, 1 Vcc /

75 Ω, sur BNC avec un switch

de terminaison.

Sorties: 6 signaux black burst, 0.3 Vcc /

75 Ω (synchro), 1 sortie barre

couleur 1 Vcc / 75 Ω, 2x sorties

1 kHz, + 4 dBm / 47 Ω sur XLR,

2 sorties 1 kHz, 1 Vcc / 100 Ω,

RCA.

MIRE DE BARRE

Couleurs: 13 modèles sélectionnables.

Controle: contrôle H: +/-1/2 Ligne, pas de

37 nS ; contrôle V : 15,5 lignes,

pas de 0,5 ligne. Contrôle

SCH : 360 Deg, via des touches

situées à l’avant et RS-232.

Erreur phase: <1 degré.

Oscillateur synchro:contrôlé par cristal.

Sync/SC: complètement genlockée.

Ratio s/n: 73dB.

Stabilité: 1 PPM.

Dimensions: 19" (L), 7 inch (l), 1U (H) rackable.

Alimentation: 230 VAC, 50/60 Hz, (115VAC, U.S.A.) 10 VA.

Poids: 2.5 kg.

Fiche technique
